利達LD5804EN聯動電源接線安裝技術
介紹：
利達LD5804EN聯動電源是消防聯動控制系統專用電源，聯動輸出電流 20A，此電源是將主控制器的電源和聯動電源合成一體，節省空間與成本，占 2U
盤面。
聯動備用電源為 LD5804EN 入柜聯動電源系列配套備用電源，當市電停電時 LD5804EN 入柜聯動電源自動切換到聯動備用電源，為消防報警系統提
供工作電壓。
功能：
★ 專門為兩線制聯動控制系統配備，可為控制柜內設備提供電源。
★ 可向聯動控制設備（控制模塊）等提供所需的 DC 24V 工作電壓。
★ 電源由交流 220V 和蓄電池兩路供電，組成不間斷輸出電源，主電正常主電優先輸出，主電故障時自動切到備電供電，具有電池管理功能。
★ 控制輸出電壓在主備電切換前后電源可穩定不變，聯動輸出電壓主電供電電壓 27V±1V，備電工作時電壓會隨電池電壓下降而降低。聯動輸出與控
制輸出為共地輸出。
★ 具有備電欠壓報警功能。

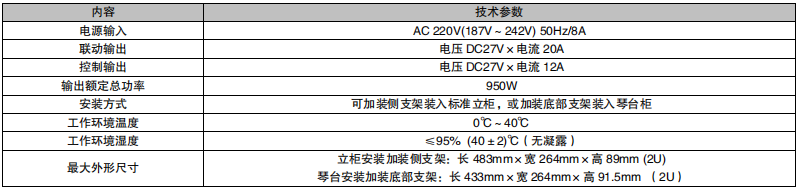

主要技術指標：
外形結構示意圖： (單位：mm)

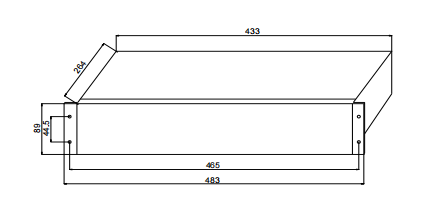

加裝側支架后尺寸：

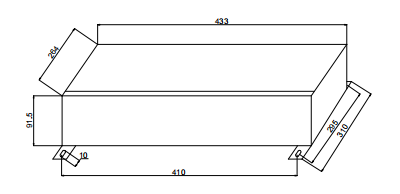

加裝底部支架后尺寸：

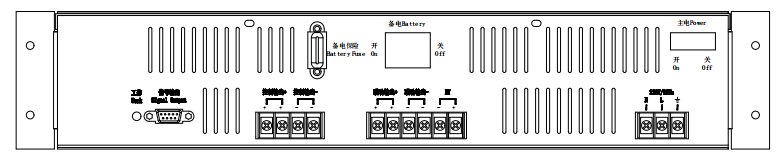

端子示意圖：
